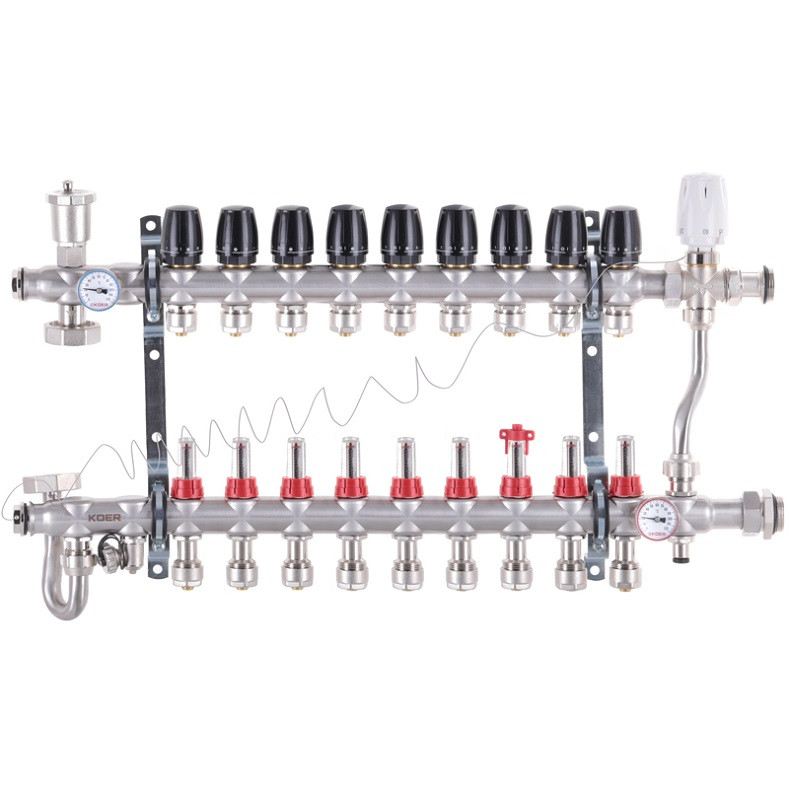

Колектор для теплої підлоги в комплекті із змішувальною групою та байпасом без насоса 1"х9 Koer S1013-09

Опис
Характеристики
Артикул:    KR2952
Категорія:    Запірно-регулювальна арматура
Тип:    Колектори
Торгова марка:    KOER
Вага (кг):    8,50
Гарантійний термін (міс):    84
Діаметр приєднання (дюйм):    1
Довжина (мм):    695
Кількість контурів:    9
Матеріал:    Неіржавка сталь SUS 304
Матеріал корпусу:    Неіржавка сталь SUS 304
Матеріал кріплення:    Латунь
Призначення:    Для теплої підлоги
Особливості:    З вбудованим змішувальним вузлом і євроконусами
Робочий тиск (бар):    6
Країна бренда:    Чехия
Торгова марка:    KOER

Максимальна обслуговна площа
За теплознімання 50 Вт/м2 і перепаду температури 5 °C
(або 100 Вт/м2 і ΔT = 10 °C):
16×2 мм труба — 70 м контуру/приблизно 170 м2
17×2 мм труба — 85 м контуру/приблизно 200 м2
20×2 мм труба — 110 м контуру/приблизно 200 м2

ІНСТРУКЦІЯ ПО ВСТАНОВНІ КОЛЕКТОРА
Колектори KOER з вбудованим змішувальним вузлом застосовуються для під'єднання гідравлічної теплої підлоги до
системі з високотемпературними приладами опалення (радіатори, конвектори), де температура теплоносія вища
50°С.
Заводська збірка для під'єднання магістралей (KR.1011,
KR.1012 зліва, KR.1013 праворуч). Для під'єднання зліва або
праворуч необхідно розгорнути насос і колектор (див. інструкцію нижче).
1. Зняти термометри та викрутити їхні гільзи.
2. Ослабити накидні гайки кріплення трубки насоса, байпаса, клапанів.
3. Зняти насос, трубку та консолі кріплення колектора.
4. Гільзи термометрів вкрутити замість заглушок на зворотному боці колектора. Заглушки встановити на місце
знятих гільзом термометрів.

5. Розгорнути колектор на 180° і трубку байпаса.
6. Встановити консолі кріплення.
7. Встановити насос із трубкою, повернути клапана
Перевіряє цілісність прокладок.
8. Затягнути всі гайки.
