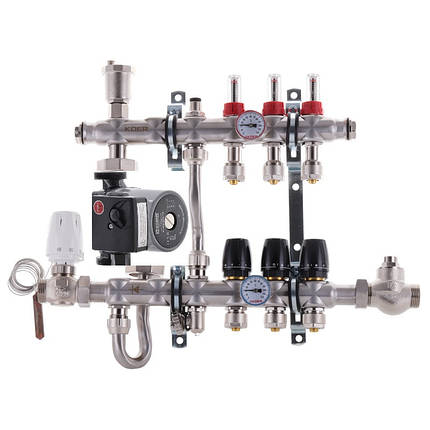

Колектор для теплого в зборі з насосом нержавіюча сталь Koer S1011-03

Опис
Характеристики
Артикул:  KR2926
Категорія:    Запірно-регулююча арматура
Торгова марка: KOER
Вага (кг): 5,40
Гарантійний термін (міс): 84
Діаметр підключення (дюйм): 1
Довжина (мм): 495
Кількість контурів:    3
Матеріал: Нержавіюча сталь SUS 304
Матеріал корпусу: Нержавіюча сталь SUS 304
Матеріал кріплення: Латунь
Призначення: Для теплої підлоги
Особливості: З вбудованим змішувальним вузлом і євроконусами
Робочий тиск (бар): 6
Країна бренду: Чехія
Торгова марка: KOER

Максимальна площа, що обслуговується
При теплозйомі 50Вт/м2 та перепаді температури 5℃
(або 100 Вт/м2 та ΔT=10℃):
16×2 мм труба - 70 м контуру/близько 170 м2
17×2 мм труба - 85 м контуру/близько 200 м2
20×2 мм труба - 110 м контуру/близько 200 м2

ІНСТРУКЦІЯ З УСТАНОВКИ КОЛЕКТОРА
Колектори KOER із вбудованим змішувальним вузлом застосовуються для підключення гідравлічної теплої підлоги.
системі з високотемпературними приладами опалення (радіатори, конвектори), де температура теплоносія вища
50°С. Залежно від комплектації колектора в комплект
поставки входить:
Заводське складання для підключення магістралей (KR.1011,
KR.1012 зліва, KR.1013 праворуч). Для підключення зліва або
праворуч необхідно розгорнути насос та колектор (див. інструкцію нижче).
1. Зняти термометри та викрутити їх гільзи.
2. Послабити накидні гайки кріплення трубки насоса, байпаса, клапанів.
3. Зняти насос, трубку та консолі кріплення колектора.
4. Гільзи термометрів вкрутити замість заглушок на звороті колектора. Заглушки встановити на місце
знятих гільз термометрів.

5. Розгорнути колектор на 180° та трубку байпасу.
6. Встановити консолі кріплення.
7. Встановити насос із трубкою, повернути клапан.
Перевірити цілісність прокладок.
8. Затягнути усі гайки.
